| Content | SISTEMA DI TAGLIO AL PLASMA JASIC CUT60 L209 - LINEA CUT PRO
Il sistema di taglio al plasma Jasic CUT60 L209 stabilisce un nuovo punto di riferimento per le lavorazioni metalliche industriali.
Questo dispositivo non è un comune generatore per il taglio dei metalli. Al contrario, rappresenta un concentrato tecnologico avanzato progettato per superare i limiti dei sistemi tradizionali. Grazie alla tecnologia MCU controllo digitale, l'operatore ottiene una gestione dei parametri estremamente precisa. Di conseguenza, ogni operazione di taglio diventa immediata e priva di incertezze in officina o in cantiere. La macchina si distingue per un design moderno e compatto. Allo stesso modo, l'estetica funzionale si sposa con una robustezza strutturale nata per resistere ad ambienti di lavoro severi.
Per di più, la Jasic CUT60 L209 offre prestazioni nettamente superiori alla concorrenza grazie all'architettura IGBT INVERTER. Questa tecnologia garantisce una stabilità energetica eccellente e un rendimento ottimale. In aggiunta, il sistema integra un filtro aria regolabile posizionato direttamente sul pannello frontale per un controllo immediato del flusso. Tuttavia, non è solo la praticità a fare la differenza. L'efficienza nominale raggiunge l'85%. Di conseguenza, questo modulo riduce gli sprechi energetici durante le sessioni intensive. La versatilità della macchina è supportata da un'ottima interfaccia CNC. Questa connessione permette l'integrazione con sistemi di taglio automatizzati. Infine, la compatibilità con le reti industriali trifase assicura la massima continuità operativa.
Vantaggi Operativi per il Professionista
Il lavoro quotidiano dei carpentieri e dei fabbri migliora radicalmente con l'uso di questo sistema al plasma. In primo luogo, la facilità d'uso è garantita da un chiaro LED di controllo e da un display digitale per la lettura immediata dell'amperaggio. Inoltre, l'arco d'avvio NON HF elimina del tutto le interferenze elettromagnetiche dannose per le altre apparecchiature. Allo stesso modo, la selezione flessibile tra le modalità 2 Tempi / 4 Tempi riduce drasticamente l'affaticamento della mano del saldatore. Di conseguenza, la qualità del movimento della torcia risulta sempre lineare, costante e pulita.
In aggiunta, il sofisticato sistema di pneumatica avanzata gestisce un tempo post-flusso preimpostato a 10 secondi. Per di più, questo meccanismo ottimizza il raffreddamento dei componenti interni e prolunga la vita dei consumabili. La macchina, tuttavia, non trascura la sicurezza dell'operatore. I sistemi integrati di protezione surriscaldamento e protezione cortocircuito bloccano istantaneamente l'erogazione in caso di anomalie di linea. L'indicatore pressione ariapermette di monitorare costantemente i parametri del flusso d'aria. Il connettore centralizzato con protezione sgancio, allo stesso modo, evita disconnessioni accidentali durante gli spostamenti. Infine, la struttura compatta e leggera agevola i trasferimenti logistici all'interno dell'area di lavoro.
CARATTERISTICHE TECNICHE
- Linea: CUT Pro
- Modello: CUT60
- Produttore: Jasic
- Alimentazione: 3~AC400V ± 15% 50/60 Hz
- Corrente nominale ingresso: 11 A
- Potenza nominale ingresso: 7.5 kVA | 5.7 kW
- Tempo post-flusso: 10 s
- Arco d'avvio: NON HF (Senza Alta Frequenza)
- Capacità di taglio massimo (separazione): 20 mm
- Capacità di taglio pulito (qualità): 15 mm
- Fabbisogno aria compressa: ≥ 250 lt/min - 5 bar
- Voltaggio a vuoto: 290 V
- Ciclo di lavoro nominale (a 40°C): 60 A @ 40% | 49 A @ 60% | 38 A @ 100%
- Efficienza: 85%
- Fattore di potenza: 0.9 cosΦ
- Classe di protezione: IP21S
- Classe d'isolamento: F
- Dimensioni (Lunghezza × Larghezza × Altezza): 539 × 218 × 372 mm
- Peso Netto: 15 kg
- Tecnologie e Connessioni: IGBT INVERTER, Tecnologia MCU controllo digitale, Interfaccia CNC, Connettore europeo, Connettore centralizzato con protezione sgancio.

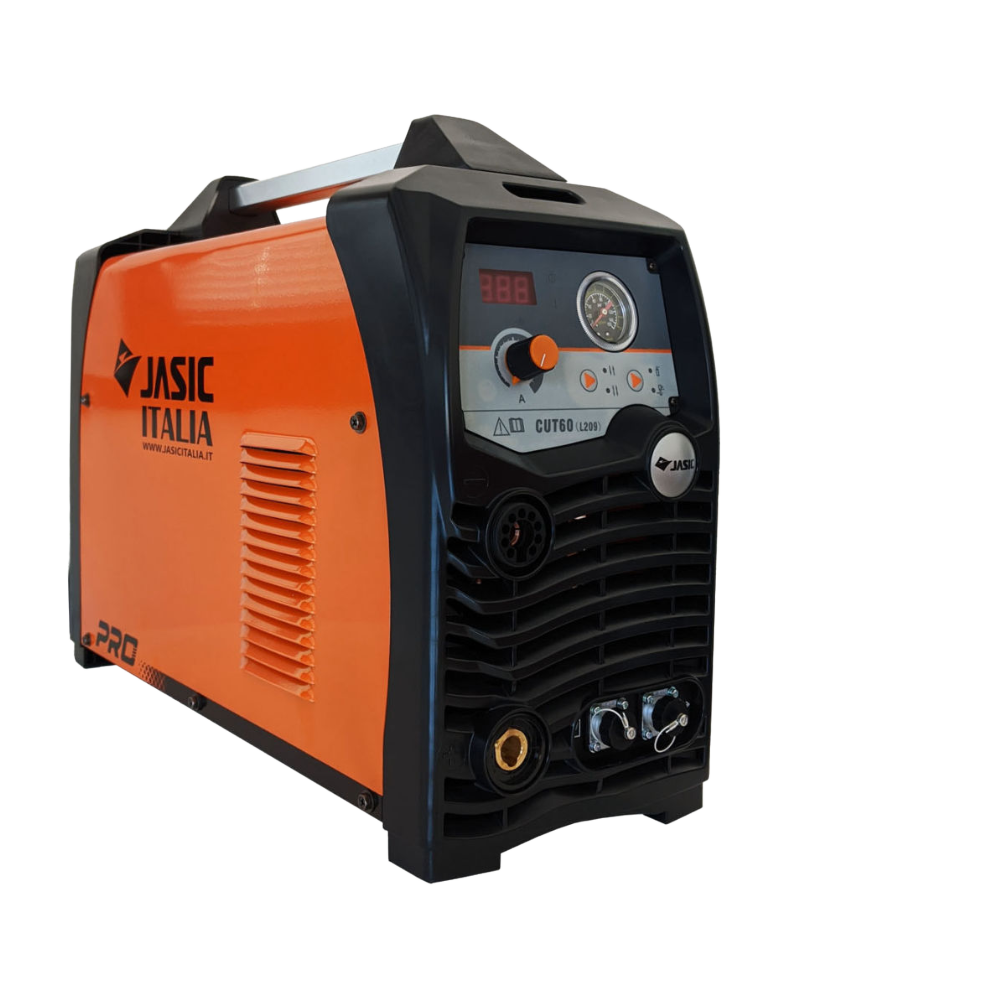

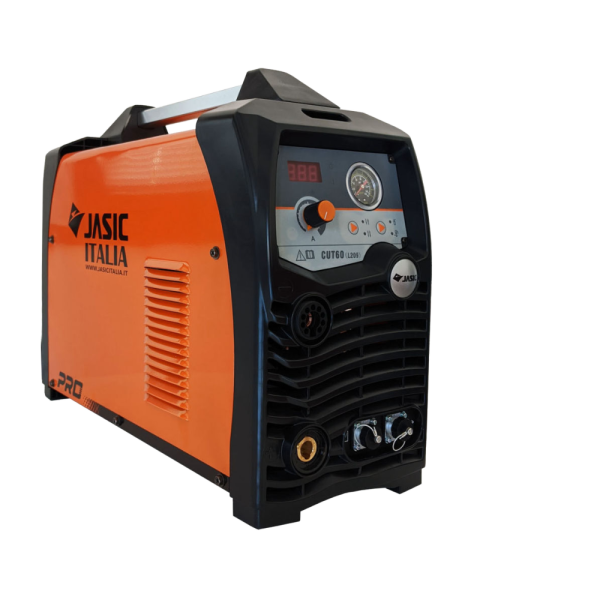

La Jasic CUT60 L209 viene proposta con finiture di livello professionale studiate per l'utilizzo industriale gravoso.
- Carter Esterno: Scocca metallica robusta con verniciatura protettiva ad alta resistenza nella classica colorazione Arancio Jasic Industrial. Inoltre, presenta elementi protettivi frontali in tecnopolimero nero e una robusta maniglia superiore per il sollevamento.
- Pannello Interfaccia: Quadro comandi frontale ergonomico dotato di manopola di regolazione dell'amperaggio con ottimo grip. In aggiunta, include un manometro integrato per la pressione dell'aria e pulsanti a membrana per la selezione dei tempi di taglio.
- Componenti di Connessione: Connessione centrale protetta per la torcia e robusto connettore europeo. Allo stesso modo, monta prese rapide inferiori per il collegamento sicuro dei cavi di potenza.
CONFIGURAZIONI DISPONIBILI
La macchina offre una dotazione base efficiente. Tuttavia, per rispondere alle diverse esigenze applicative, è possibile scegliere tra differenti opzioni.
- Configurazione Standard (Corpo Macchina): Questa opzione include il generatore plasma Jasic CUT60 L209pronto per il collegamento. Include di serie il cavo massa (3 m × 16 mm²) per una corretta conduzione elettrica. Pertanto, rappresenta la scelta ottimale per chi possiede già un parco torce compatibile.
- Kit Torcia Professionale: Questa variante aggiunge alla dotazione di serie una torcia plasma manuale ad alte prestazioni con attacco centralizzato. Di conseguenza, l'operatore può iniziare immediatamente le lavorazioni di taglio su lamiere di spessore fino a 20 mm.
- Configurazione CNC Automation: Versione configurata specificamente per l'integrazione con banchi di taglio pantografo automatizzati. Sfrutta l'interfaccia CNC posteriore e l'innesco NON HF. Di conseguenza, garantisce la totale assenza di disturbi ai sistemi di controllo computerizzati del banco.
NB: Le immagini e le informazioni tecniche riportate nella presente descrizione sono a scopo puramente illustrativo e potrebbero contenere imprecisioni. Il prodotto che riceverai corrisponde alle caratteristiche ufficiali del produttore; pertanto, per garantire la massima sicurezza e correttezza d'uso, è necessario fare esclusivo riferimento ai dati e alle istruzioni riportati nella brochure e nel manuale tecnico del modello specifico.
Visualizza la BROCHURE
Visualizza il MANUALE | Le Torce a filo Ergoplus 25 con raffreddamento ad aria, sono ideali per lavori medio impegnativi su saldatrici a filo fino a 250 A e per fili fino a mm. 1,2
Si possono usare con questa torcia normalmente fili pieni, l'attacco posteriore della torcia è lo standard EURO. Siamo in grado di fornirvi la gamma completa della ricambistica di questa torcia, dagli ugelli esterni cromati, ai diffusori gas, alle punte guidafilo, alle guaine metalliche.
La Torcia a filo Ergoplus 25 metri 4 raffreddata ad aria, è la torcia ideale per medi lavori di carpenteria e in manutenzione. La torcia è corredata di guaina metallica, se necessitano saldature con filo di Alluminio si consiglia di sostituire la guaina metallica con una in Teflon o materiale plastico per evitare problemi di rottura del filo di Alluminio.
La Torcia a filo Ergoplus 25 nasce con attacco posteriore modello Euro, ma possiamo fornirla con ogni genere di attacco o adattatore, tipo Tweco, Miller, Lincoln.
Le Torcia a filo Ergoplus 25 possono essere fornite con lunghezze da metri 3 ( cod. MA 7243) da metri 5 (cod. MA 7245) - Scegliere la torcia più idonea, rammentando che la lunghezza della torcia deve essere rapportata alle caratteristiche del trainafilo della saldatrice e al filo utilizzato, per evitare problematiche sulla relativa scheda di controllo.
Siamo inoltre in grado di fornirvi tutta la ricambistica per queste torce ed il gas di protezione per saldare Acciaio al Carbonio, Alluminio ed Acciaio inox, chiedeteci informazioni tecniche alla nostra email info@salfershop.com | Impugnatura in Alluminio Maxygolver
Cannello professionale per saldare e tagliare costruito secondo la normativa di riferimento ISO 5172. Questa impugnatura è costruita utilizzando Alluminio AVIONAL usato anche in costruzioni aereospaziali, ottima resistenza meccanica.
La normativa ISO 5172 definisce le caratteristiche dei cannelli manuali per la saldatura, il riscaldo, e il taglio dei metalli e fornisce le prescrizioni e le prove corrispondenti.
La produzione di questa impugnatura secondo la normativa ISO 5172 fornisce sicurezza totale e massima qualità del prodotto.
Questa impugnatura permette saldature di spessori fino a 50mm e tagli (con accessori specifici) fino a 200mm.
I raccordi di collegamento sono costruiti in Ottone, l'attacco lancia è compatibile con gli standard Italiani. | Le nuove torce a filo TMAX 300 HD hanno un'angolo di curvatura per un più facile scorrimento del filo, e quindi un bagno di saldatura più omogeneo.
La capacità di dissipazione del calore è migliorata e quindi questa nuova torcia a filo TMAX 300 HD migliora la durata dei ricambi. La maneggevolezza è ottimizzata in tutte le posizioni di saldatura.
L'attacco standard corrisponde a quello Euro. Le parti che compongono la torcia TMAX 300 HD sono:
Impugnatura
Isolante (in bianco) e inserto filettato per la guida del filo (in giallo)
Ugello per il gas di protezione
Pattino di contatto fra alimentazione elettrica e filo (guidafilo)
Bocchello di alimentazione del gas di protezione
In alcuni casi la torcia ha un circuito di refrigerazione alimentato con acqua.
Chiedere per email uno spaccato con i codici delle parti che compongono la torcia TMX 300 HD da metri 3 Cod. MA 6275 - Il procedimento di saldatura MIG/MAG è un procedimento a filo continuo in cui la protezione del bagno di saldatura è assicurata da un gas di copertura, che fluisce dalla torcia sul pezzo da saldare. Il fatto che sia un procedimento a filo continuo garantisce un'elevata produttività al procedimento stesso, e contemporaneamente la presenza di gas permette di operare senza scoria (entrambe queste caratteristiche aumentano l'economicità del procedimento nei confronti della saldatura a elettrodo). La saldatura MIG/MAG, come tutti i procedimenti a filo continuo, è un procedimento derivato dall'arco sommerso, ma, nei confronti quest'ultimo, ha il vantaggio che l'operatore può tenere l'arco sotto osservazione diretta, quindi può controllare l'esecuzione della saldatura come nei procedimenti a elettrodo (elettrodo rivestito e TIG), altri vantaggi nei confronti dell'arco sommerso sono la mancata formazione di scoria e la possibilità di saldare anche in posizioni non piane.
Usare per la saldatura su Acciai al Carbonio, le nuove miscele HP1 chiedete le quotazioni delle nostre bombole in noleggio. |
Cos’è l’acciaio inossidabile?
lega ferrosa con contenuti di cromo ≥ 10,5% e di carbonio ≤ 1,2% necessari per costituire, a contatto dell’ossigeno dell’aria o dell’acqua, uno strato superfi- ciale sottilissimo e trasparente in grado di resistere alla corrosione e denominato “strato passivato”.
Principali famiglie
Ossigeno
Strato superficiale “passivato”
Massa di acciaio inossidabile
Austenitico:
Ferritico: Martensitico: Duplex:
ferro-cromo-nichel, carbonio < 0,1% (p.e. il tipo 1.4301/304, noto come 18/8; 18/10) non magnetico allo stato di fornitura; > 65% dell’uso mondiale di acciaio inossidabile ferro-cromo, carbonio < 0,1%, magneticoferro-cromo, carbonio > 0,1%, magnetico e temprabile ferro-cromo-nichel, a struttura mista austeno-ferritica, magnetico
Principali proprietà
Resistenza alla corrosione – aspetto estetico – resistenza al calore – basso costo di manutenzione – riciclabile – biologicamente neutro – facilità di fabbricazione e pulizia – rapporto resistenza/peso
Gli acciai inox (o acciai inossidabili) sono leghe di ferro caratterizzate, oltre alle proprietà meccaniche tipiche degli acciai al carbonio, da una notevole resistenza alla corrosione, specie in aria umida o in acqua dolce.
Tale capacità di resistere alla corrosione è dovuta alla presenza di elementi di lega, principalmente cromo, in grado di passivarsi, cioè di ricoprirsi di uno strato di ossidi sottile e aderente, praticamente invisibile, di spessore pari a pochi strati atomici (dell'ordine dei 3-5 × 10−7 mm), che protegge il metallo, o la lega, sottostante dall'azione degli agenti chimici esterni.
Gli acciai inossidabili sono caratterizzati da un tenore di carbonio generalmente inferiore al 1,2%. Il contenuto minimo di cromo "libero", ossia non combinato con il carbonio, si aggira tra l'11-12% per poter avere formazione dello strato di ossido "passivante" continuo, protettivo nei confronti dalla corrosione. Il cromo nella lega, infatti, combinandosi con il carbonio, può formare carburi di cromo, che limitano la disponibilità di tali elemento di lega a formare ossidi e, quindi, di passivarsi.
Elettrodi per la saldatura degli acciai inossidabili del tipo 18/8 rivestimento rutil-basico Il deposito austenitico-ferritico a tenore di ferrite a basso contenuto di C (0,03 max) Salda a contatto con fusione dolce, elettrodo verticale, arco corto e scoria facilmente asportabile. Rivestimento studiato per assorbire il meno possibile di umidità. La temperatura di servizio va da -196°C a + 350°C
Indicato per tutti i lavori di carpenteria di inossidabile, tubazioni, condotte, scambiatori. | Detta anche saldatura puntuale (spot welding in inglese) o chiodi di saldatura, spesso realizzata tramite saldatrici ad induzione, è un tipo di saldatura a resistenza e consiste nel far combaciare le parti di materiale da saldare e nel comprimere i due pezzi mediante una macchina. Successivamente, il passaggio di energia elettrica scalda i corpi da saldare fino ad arrivare al punto di fusione in meno di 15 secondi, unendo così i due materiali da un chiodo interno particolarmente resistente che dura nel tempo. Questo genere di saldatura è adottata in molti centri di presagomatura per rendere staffe doppie prodotte in un unico passaggio più rigide e quindi maneggiabili
Spot e puntatrice DECA SW100
Regola automaticamente i parametri di saldatura in base all'utensile selezionato e allo spessore da saldare. Lo strumento digitale permette la regolazione dei parametri passo-passo. Il tasto "STORE" memorizza i parametri di saldatura.
Saldatrice multifunzione a resistenza.
- "MICROPROCESSORE" per la gestione dei parametri di saldatura
- a) REGOLAZIONE SINERGICA Regola automaticamente i parametri di saldatura in base all’utensile selezionato ed allo spessore da saldare.
- b) Regolazione personalizzabile del tempo e della corrente di lavoro.
- c) Strumento digitale per la regolazione fine.
- d) Utilizzo contemporaneo di una pinza puntatrice ed uno studder allo scopo eliminare i tempi di cambio utensile.
- "PULSE" Puntatura a punto singolo e punto singolo pulsato per lamiere ad alto limite di snervamento e lamiere zincate.
- "SURE SPOT" La Compensazione automatica assicura l’uniformità di tutti i punti di saldatura.
- Dotazione
- Pinza pneumatica con bracci da 120mm
- Pistola studder
- Carrello
- Braccio reggi cavi
|
