| Content | SISTEMA DI TAGLIO AL PLASMA JASIC CUT100 L22109HF - LINEA CUT PRO
Il sistema di taglio al plasma Jasic CUT100 L22109HF ridefinisce gli standard del taglio termico industriale pesante.
Questo dispositivo non è un semplice generatore per la carpenteria leggera. Al contrario, rappresenta un concentrato di potenza pura progettato per superare le prestazioni dei sistemi tradizionali della concorrenza. Grazie all'erogazione fino a 100 Ampere, l'operatore può affrontare spessori importanti senza alcuna esitazione. Di conseguenza, ogni intervento su strutture metalliche complesse diventa immediato, fluido e privo di vincoli operativi. La macchina si distingue per una scocca rinforzata e un design a doppia maniglia superiore. Allo stesso modo, l'estetica moderna si sposa con una robustezza strutturale nata per resistere agli impieghi più severi in officina.
Per di più, il Jasic CUT100 L22109HF offre prestazioni superiori grazie alla gestione intelligente dei flussi elettronici interni. La tecnologia IGBT Inverter di ultima generazione garantisce una stabilità dell'arco senza precedenti. In aggiunta, questo sistema ottimizza il consumo energetico nonostante l'elevata potenza erogata. Tuttavia, non è solo la forza bruta a fare la differenza nel lavoro quotidiano. L'integrazione di una interfaccia CNC di serie apre le porte all'automazione industriale. Di conseguenza, questo modulo permette l'utilizzo stabile sia in modalità manuale sia su banchi da taglio automatizzati. La pulizia del taglio è supportata da un sistema di regolazione dell'aria estremamente preciso. Infine, l'efficienza globale dell'85% colloca questo modello al vertice della sua categoria per rendimento produttivo.
Vantaggi Operativi per il Professionista
Il lavoro quotidiano del carpentiere cambia radicalmente con l'utilizzo di questo sistema al plasma trifase. In primo luogo, la facilità d'uso è garantita da un pannello di controllo analogico e digitale estremamente intuitivo. Pertanto, il display permette una lettura perfetta dell'amperaggio impostato in qualsiasi condizione di luce ambientale. Inoltre, l'innesco con Arco pilota HF assicura partenze fulminee anche su lamiere verniciate, arrugginite o trattate. Allo stesso modo, la selezione flessibile tra le modalità 2 Tempi / 4 Tempi riduce drasticamente l'affaticamento della mano durante i tagli prolungati. Di conseguenza, la qualità del passaggio della torcia risulta sempre impeccabile, liscia, netta e totalmente priva di scorie residue.
In aggiunta, il controllo temporizzato del Tempo post-flusso di 10 secondi ottimizza il raffreddamento delle parti calde. Per di più, questo meccanismo prolunga sensibilmente la vita utile di tutti i componenti consumabili della torcia. La sicurezza operativa, tuttavia, è l'aspetto più curato dagli ingegneri Jasic. Infatti, i sistemi integrati di Protezione surriscaldamento e Protezione cortocircuito interrompono istantaneamente l'erogazione in caso di anomalie elettriche o termiche. Il monitoraggio della pressione, allo stesso modo, è facilitato dal Manometro dell'aria regolabile integrato sul frontale. Infine, la presenza di un Connettore centralizzato con protezione sgancio garantisce connessioni robuste e previene distacchi accidentali durante i movimenti in officina.
CARATTERISTICHE TECNICHE
- Linea: CUT Pro
- Modello: CUT100 L22109HF
- Produttore: Jasic
- Alimentazione: 3~AC380V ± 15% 50/60 Hz (Trifase)
- Corrente nominale ingresso: 21.4 A
- Potenza nominale ingresso: 15.2 kVA | 13.68 kW
- Tensione a vuoto: 315 V
- Regolazione corrente uscita: 20 ~ 100 A
- Innesco arco: HF (Alta Frequenza) con Arco Pilota
- Ciclo di lavoro nominale: 100 A @ 60% | 77.5 A @ 100%
- Capacità di taglio massimo: 30 mm
- Capacità di taglio pulito: 25 mm
- Pressione dell'aria richiesta: 5 bar
- Consumo aria: 220 lt/min
- Tempo post-flusso: 10 s
- Efficienza: 85%
- Fattore di potenza: 0.9 cosΦ
- Tecnologie integrate: IGBT Inverter, Protezione termica automatica, Diagnostica LED
- Interfacce: Interfaccia CNC, Connettore Europeo Centralizzato
- Classe di protezione: IP21S
- Classe di isolamento: F
- Dimensioni (Lunghezza x Larghezza x Altezza): 568 x 253 x 443 mm
- Peso: 26.5 kg

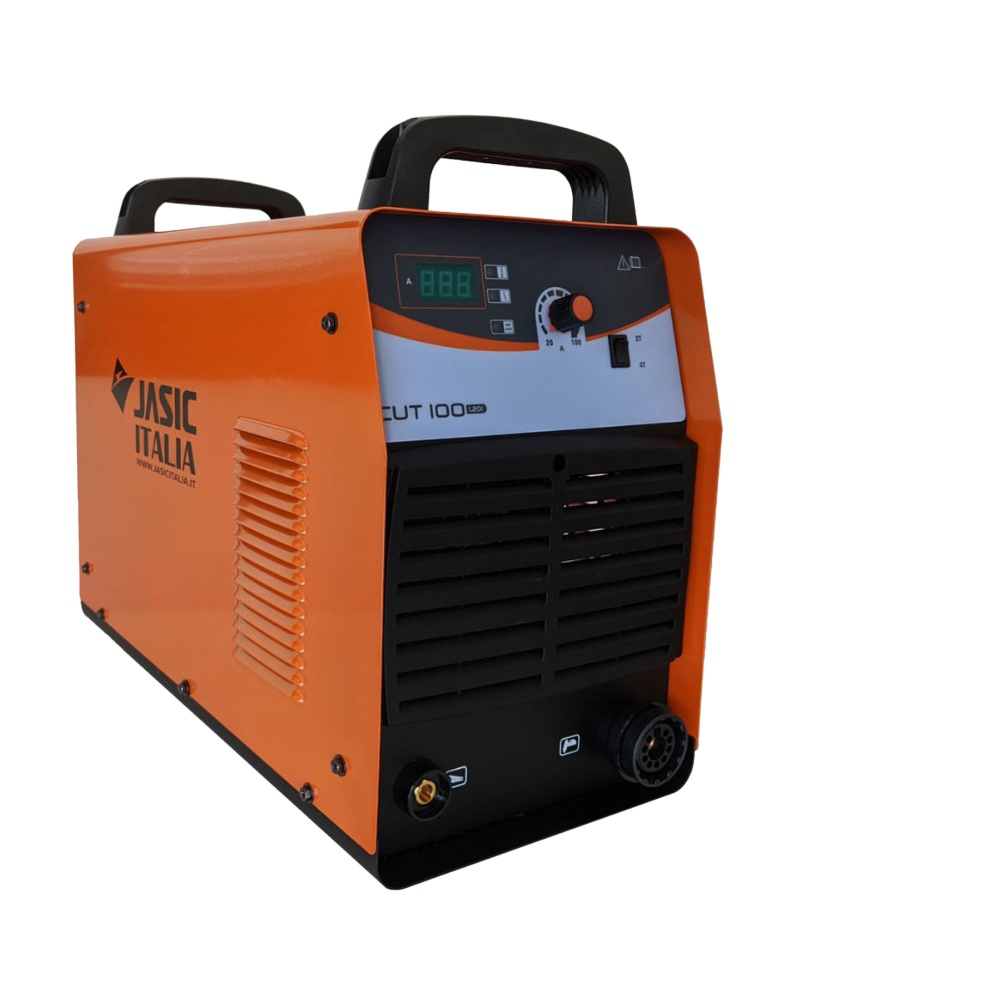

Il sistema Jasic CUT100 L22109HF viene proposto con finiture di livello professionale studiate per l'ambiente industriale pesante.
- Carter Esterno: Robusta scocca in metallo verniciato nella classica colorazione Arancio Jasic Industrial. Inoltre, presenta griglie di ventilazione laterali sovradimensionate e una doppia maniglia superiore in tecnopolimero nero per facilitare il sollevamento in sicurezza.
- Pannello Interfaccia: Display digitale a tre cifre di colore verde per la visualizzazione dei parametri. In aggiunta, include indicatori LED di allarme per la diagnostica, selettori a levetta per i tempi di taglio (2T/4T) e una robusta manopola rotativa per regolare la corrente.
- Componenti di Connessione: Presa frontale per il Connettore centralizzato con protezione sgancio per la torcia al plasma. Allo stesso modo, monta un attacco rapido positivo per il cavo di massa ad alta conducibilità.
CONFIGURAZIONI DISPONIBILI
La macchina è stata concepita per adattarsi a diversi contesti produttivi. Tuttavia, per rispondere al meglio alle esigenze di officine e stabilimenti metallurgici, è possibile configurare il sistema secondo precise opzioni.
- Configurazione Standard (Corpo Macchina): Questa opzione include il generatore Jasic CUT100 L22109HF, il Cavo massa (3 m x 16 mm²) con relativa pinza ad alta tenuta e il sistema di regolazione dell'aria con filtro anticondensa posteriore. Pertanto, rappresenta la scelta ideale per chi possiede già un parco torce compatibile.
- Kit Carpenteria Manuale: Questa configurazione aggiunge alla dotazione di serie una torcia manuale per il taglio al plasma ad alte prestazioni con attacco europeo. Di conseguenza, l'operatore può iniziare immediatamente le lavorazioni di sformatura e demolizione su lamiere fino a 30 mm.
- Predisposizione CNC Automation: Opzione dedicata alle aziende che vogliono interfacciare il plasma con banchi da taglio automatizzati o pantografi. Sfrutta l'Interfaccia CNC posteriore per scambiare i segnali di arco acceso e controllo altezza. Di conseguenza, garantisce tagli sagomati ripetitivi estremamente precisi su acciaio inossidabile, alluminio, rame e ghisa.
NB: Le immagini e le informazioni tecniche riportate nella presente descrizione sono a scopo puramente illustrativo e potrebbero contenere imprecisioni. Il prodotto che riceverai corrisponde alle caratteristiche ufficiali del produttore; pertanto, per garantire la massima sicurezza e correttezza d'uso, è necessario fare esclusivo riferimento ai dati e alle istruzioni riportati nella brochure e nel manuale tecnico del modello specifico.
Visualizza la BROCHURE
