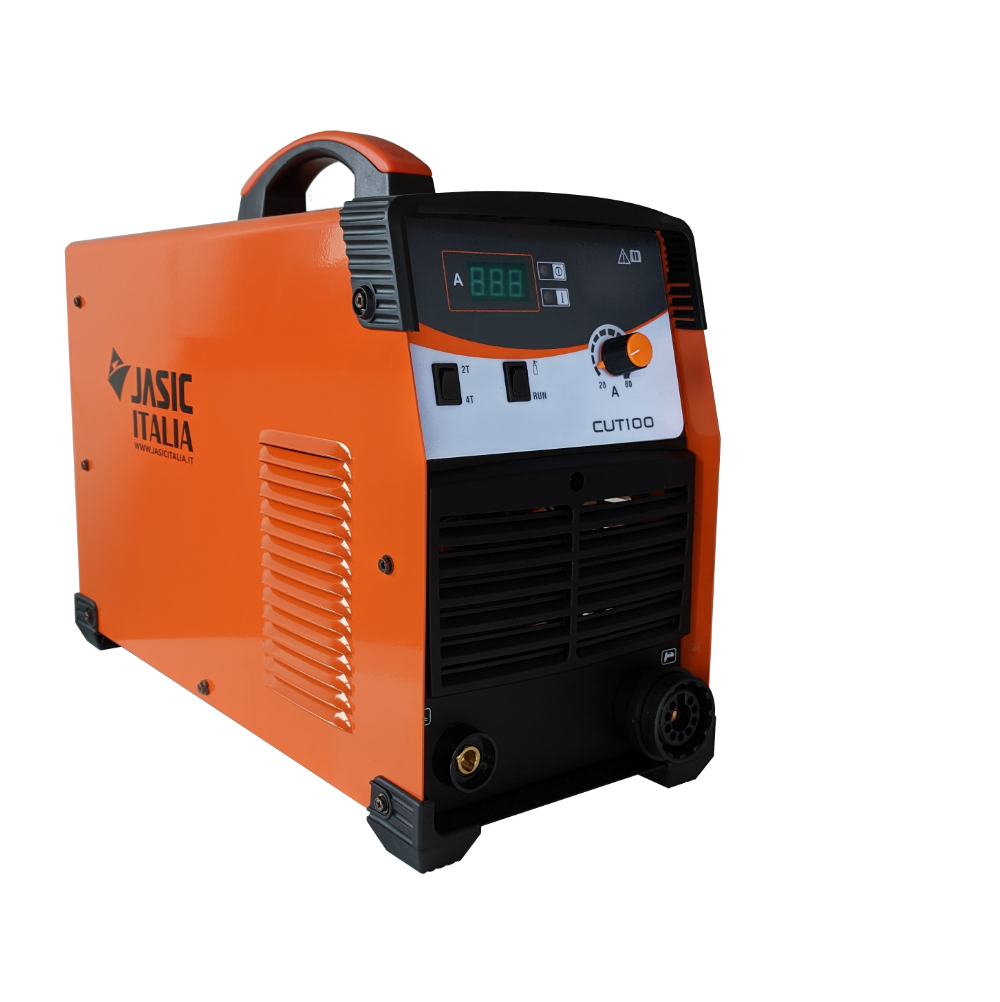

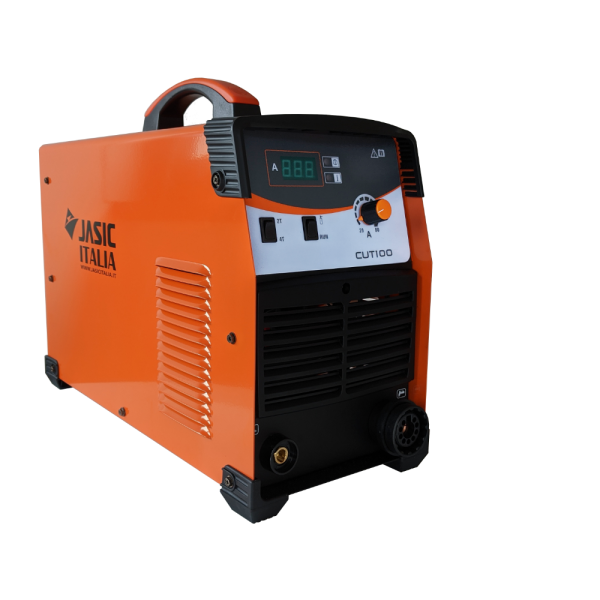

| Content | SISTEMA DI TAGLIO AL PLASMA JASIC CUT100 L22101 - LINEA CUT PRO
Il sistema di taglio al plasma Jasic CUT100 L22101 ridefinisce gli standard della carpenteria metallica pesante e della lavorazione industriale dei metalli.
Questo dispositivo non si limita a svolgere un lavoro ordinario sulla lamiera. Al contrario, rappresenta un concentrato tecnologico trifase progettato per superare nettamente le prestazioni dei sistemi di taglio tradizionali. Grazie all'adozione della tecnologia IGBT Inverter, la macchina garantisce un'efficienza energetica straordinaria e prestazioni costanti nel tempo. Di conseguenza, ogni operazione di separazione dei metalli diventa immediata, fluida e priva di incertezze operative. La macchina si distingue per una struttura solida, pensata per l'officina moderna. Allo stesso modo, il suo design unisce una robustezza strutturale eccellente a una facilità di spostamento ideale per i contesti di produzione intensiva.
Per di più, la Jasic CUT100 L22101 offre prestazioni nettamente superiori alla concorrenza grazie alla gestione intelligente tramite la tecnologia MCU controllo digitale. Questo sistema supervisiona in tempo reale ogni parametro dell'arco. In aggiunta, la macchina protegge attivamente i circuiti interni attraverso una protezione surriscaldamento e una protezione cortocircuito altamente sensibili. Tuttavia, non sono solo i sistemi di sicurezza integrati a fare la differenza sul campo. La gestione avanzata dell'aria include un indicatore pressione aria elettronico sul pannello e un sofisticato controllo del tempo post-flusso di 10 secondi. Di conseguenza, questo modulo garantisce il raffreddamento ottimale della torcia e dei consumabili. La stabilità del taglio è supportata dall'arcc d'avvio NON HF, che innesca l'arco senza generare disturbi elettromagnetici nelle vicinanze. Infine, l'interfaccia CNC nativa espande le possibilità operative, permettendo l'integrazione con i moderni banchi da taglio automatici.
Vantaggi Operativi per il Professionista
Il lavoro quotidiano del carpenterie metallico cambia radicalmente grazie alle funzioni avanzate di questo sistema. In primo luogo, la precisione è garantita da un'elettronica di controllo che genera un taglio preciso e pulito fino a uno spessore di 25 mm. Inoltre, la flessibilità operativa si esprime attraverso la selezione tra la modalità 2 Tempi / 4 Tempi. Pertanto, l'operatore può scegliere la gestione ottimale del pulsante torcia per sessioni di lavoro prolungate o tagli brevi. Allo stesso modo, il pannello frontale è dotato di chiari LED di controllo diagnostici per un monitoraggio istantaneo dello stato del generatore. Di conseguenza, l'operatore ha sempre il controllo totale sui parametri impostati, riducendo a zero i tempi morti causati da errori di configurazione.
In aggiunta, la macchina offre una capacità di taglio massima che raggiunge i 30 mm, consentendo di affrontare anche le lamiere più spesse. Per di più, la struttura risulta notevolmente compatta e leggera in rapporto alla potenza erogata, facilitando la movimentazione all'interno dell'officina. La sicurezza dell'operatore, tuttavia, rimane l'aspetto principale del progetto Jasic. Di conseguenza, il connettore centralizzato con protezione sgancio impedisce distacchi accidentali e protegge l'utilizzatore durante le fasi operative più concitate. L'alimentazione trifase a 400V assicura la costanza della corrente anche durante il taglio su materiali ad alto spessore. Infine, il ciclo di lavoro nominale industriale garantisce una continuità operativa superba, rendendo questo plasma un partner infaticabile per la produzione pesante.
CARATTERISTICHE TECNICHE
- Linea: CUT Pro
- Modello: CUT100 L22101
- Produttore: Jasic
- Alimentazione: 3~AC400V ± 15% 50/60 Hz
- Corrente nominale ingresso: 27.2 A
- Potenza nominale ingresso: 20 kVA | 18 kW
- Tempo post-flusso: 10 s
- Arco d'avvio: NON HF (Senza Alta Frequenza)
- Capacità di taglio: 30 mm
- Capacità di taglio pulito: 25 mm
- Pressione dell'aria: 220 lt/min - 5 bar
- Voltaggio a vuoto: 315 V
- Ciclo di lavoro nominale: 100 A @ 60% | 77.5 A @ 100%
- Efficienza: 85%
- Fattore di potenza: 0.9 cosΦ
- Classe di protezione: IP21S
- Classe d'isolamento: F
- Dimensioni (Lunghezza × Larghezza × Altezza): 568 × 253 × 443 mm
- Peso: 27 kg
- Tecnologie integrate: IGBT INVERTER, Tecnologia MCU controllo digitale, Interfaccia CNC, Gestione Pneumatica avanzata
- Funzioni di sicurezza: Protezione surriscaldamento, Protezione cortocircuito, Indicatore pressione aria, Connettore centralizzato con protezione sgancio
La Jasic CUT100 L22101 viene proposta con finiture industriali progettate per resistere ai contesti produttivi più gravosi.
- Carter Esterno: Scocca interamente in metallo verniciato ad alta resistenza nella colorazione Arancio Jasic Industrial. Inoltre, include robuste griglie di ventilazione laterali, protezioni d'angolo inferiori e una robusta maniglia superiore ergonomica per il sollevamento.
- Pannello Interfaccia: Pannello di controllo frontale con display digitale a tre cifre per la lettura della corrente di taglio. In aggiunta, presenta interruttori a levetta meccanici per la selezione 2T/4T e per il test aria, affiancati da una manopola rotativa gommata per la regolazione dell'amperaggio.
- Componenti di Connessione: Connettore centralizzato con protezione sgancio meccanico per la torcia al plasma. Allo stesso modo, la sezione inferiore ospita la presa per il cavo massa ad alta conducibilità.
CONFIGURAZIONI DISPONIBILI
La macchina è configurabile in diverse varianti per soddisfare sia le esigenze delle carpenterie manuali sia l'integrazione in sistemi automatizzati.
- Configurazione Base (Solo Corpo): Include il generatore Jasic CUT100 L22101 con sistema Pneumaticaintegrato e un Cavo massa (3 m × 16 mm²). Pertanto, è la scelta ottimale per chi possiede già un parco torce compatibile.
- Kit Torcia Manuale Industrial: Questa configurazione aggiunge alla dotazione base una torcia manuale per il taglio al plasma ad alta capacità con attacco centralizzato. Di conseguenza, l'operatore può iniziare immediatamente le lavorazioni manuali su lamiere di grande spessore.
- Predisposizione CNC Automation: Opzione specifica per l'integrazione industriale. Sfrutta l'interfaccia CNCposteriore e l'innesco NON HF per connettere il plasma ai banchi da taglio computerizzati. Di conseguenza, assicura un segnale pulito privo di interferenze radio per tagli sagomati ripetitivi.
NB: Le immagini e le informazioni tecniche riportate nella presente descrizione sono a scopo puramente illustrativo e potrebbero contenere imprecisioni. Il prodotto che riceverai corrisponde alle caratteristiche ufficiali del produttore; pertanto, per garantire la massima sicurezza e correttezza d'uso, è necessario fare esclusivo riferimento ai dati e alle istruzioni riportati nella brochure e nel manuale tecnico del modello specifico.
Visualizza la BROCHURE | La Torcia a filo Ergoplus 15/3 raffreddata ad aria, ideale per piccoli lavori di carrozzeria e per impianti a filo portatili. Lunghezza metri 3 corredata con guaina metallica, se necessitano saldature con filo di Alluminio si consiglia di sostituire la guaina metallica con una in Teflon o materiale plastico per evitare problemi di rottura del filo di Alluminio.
La Torcia a filo Ergoplus 15 è inoltre indicata per saldatura su profili angolati, avendo delle dimensioni molto contenute di ingombro e quindi di facile accesso. Chiedere ulteriori informazioni con la nostra torcia a filo Ergoplus 15 con lancia terminale flessibile.
La Torcia a filo Ergoplus 15 nasce con attacco posteriore modello Euro, ma possiamo fornirla con ogni genere di attacco o adattatore, tipo Teco, Miller, Lincoln.
Le Torcia a filo Ergoplus 15 possono essere fornite con 3 lunghezze, da metri 3 (cod. MA7043) da metri 4 (cod. MA7044) e da metri 5 (cod. MA7045) Scegliere la torcia più idonea, rammentando che una torcia troppo lunga su una piccola saldatrice può causare problematiche sul trainafilo e sulla relativa scheda di controllo.
Siamo inoltre in grado di fornirvi tutta la ricambistica per queste torce ed il gas di protezione per saldare Acciaio al Carbonio, Alluminio ed Acciaio inox, chiedeteci informazioni tecniche alla nostra email info@salfershop.com | L'anidride carbonica (nota anche come biossido di carbonio o più correttamente diossido di carbonio) è un ossidoacido (anidride) formato da un atomo di carbonio legato a due atomi di ossigeno.
Il diossido di carbonio solido è noto anche come ghiaccio secco e in questa forma ha densità corrisponde a 1562 kg/m³. Il diossido di carbonio può essere però liquefatto sottoponendolo ad alte pressioni a temperatura inferiore ai 31 °C e in questa forma ha una densità di 1022 kg/mcubo
Il diossido di carbonio viene prodotto principalmente a partire dai seguenti processi:[12] - come prodotto secondario da impianti di produzione di ammoniaca e idrogeno, in cui il metano è convertito in diossido di carbonio;
- da combustione di petrolio e carbone fossile; e soprattutto da centrali termoelettriche e da autoveicoli;
- come sottoprodotto della fermentazione;
- da decomposizione termica di CaCO3;
- come sottoprodotto della produzione di fosfato di sodio;
- direttamente dai pozzi naturali di diossido di carbonio.
In un'atmosfera di biossido di carbonio il fuoco si spegne, per questo alcuni tipi di estintore contengono biossido di carbonio liquido sotto pressione a 73 atmosfere. Anche i giubbotti salvagente spesso contengono capsule di biossido di carbonio liquido, usate per ottenere un rapido gonfiaggio in caso di emergenza. Acqua gassata, ottenuta tramite l'aggiunta di anidride carbonica. Le acque minerali frizzanti e le bibite gassate devono la loro effervescenza all'aggiunta di biossido di carbonio. Alcune bibite, tra cui la birra e i vini frizzanti contengono biossido di carbonio come conseguenza della fermentazione che hanno subito. Ancora, è il biossido di carbonio che fa lievitare gli impasti; molti lieviti, naturali o chimici, sviluppano biossido di carbonio per fermentazione o per reazione chimica. L'Anidride Carbonica per industria alimentare nel confezionamento alimentare, nella gasatura, nella concimazione e fertilizzazione delle serre, per trasporti refrigerati, permette di ottenere notevoli benefici:
- Prodotti freschi con caratteristiche organolettiche superiori
- Maggiore durata nel tempo della confezione
- Maggiori volumi produttivi per il migliorato stoccaggio
- Riduzione di perdite di prodotto dovute a scarti
- minori costi di produzione
- Maggiore capacità di estensione distributiva territoriale
| | Gli abrasivi sono sostanze naturali o artificiali di grande durezza usati nelle lavorazioni meccaniche, Essi hanno innumerevoli usi per innumerevoli materiali, a seconda della quale cambia il supporto, alcune applicazioni sono: l'affilatura, il taglio, saponi abrasivi, paste abrasive.
Gli abrasivi naturali più noti sono il quarzo, il corindone, la silice, la pomice, l'arenaria, il diamante, lo smeriglio, la farina fossile, il granato. Tra quelli artificiali ci sono gli ossidi di alluminio, di cromo, di ferro, l'azoturo di boro, il carburo di silicio, il vetro, il carburo di boro.
L'utilizzo degli abrasivi può essere fatto sotto forma di polvere; applicati a fogli di carta o tela; oppure sinterizzati per formare mole o pietre abrasive.
La caratteristica più importante degli abrasivi è la durezza e vi sono vari metodi per misurarla. Il più antico è rappresentato dalla scala di Mohs, di facile applicazione e specifica per i minerali: consiste nella successione di 10 specie minerali ove quello che segue è in grado di scalfire il minerale che lo precede. Questa scala è approssimativa e non lineare per cui sono state introdotte altre scale di durezza, fra le quali la Scala di Knoop, che esprime la misura della durezza in kg/mm2 ed è particolarmente adatta per i materiali fragili e molto duri.
La misura della durezza viene eseguita tramite i durometri, strumento che preme con una determinata pressione una punta di diamante (al fine di non essere deformabile) nel materiale di cui si ricerca la durezza. Il rapporto numerico fra il carico applicato (peso in kg) e la sezione massima dell'incisione (lunghezza in mm) produce il valore della durezza (kg/mm²).
Altro fattore di importante considerazione è la natura chimica, in quanto caratterizza il comportamento dell'abrasivo in funzione del materiale di contatto. In quanto ci troviamo in condizioni di lavoro ad elevata temperatura ed energia cinetica e quindi vengono favorite tutte le reazioni chimiche endotermiche.
Un esempio è la reazione che avviene al contatto del carburo di silicio con il ferro: A SiC + 4Fe → FeSi + Fe3C - Inoltre sia il ferro che il carburo di silicio sono ossidabili con la normale atmosfera. Quindi oltre la durezza bisogna tener presente anche la natura chimica dell'abrasivo, per cui, riferendoci al caso precedentemente citato; il carburo di silicio non è utilizzato per materiali ferrosi ma è ottimo per il vetro. Al contrario l'allumina non è adatta alla smerigliatura del vetro ma è eccellente per il ferro.
Riferendosi sempre all'allumina, l'ossigeno contenuto nell'atmosfera aiuta nelle operazioni di smerigliatura; in quanto la formazione dell'ossido di ferro impedisce che i trucioli distaccatesi si saldino al metallo o all'abrasivo stesso; al contrario i gas inerti quali argo, azoto e anidride carbonica ostacolano l'abrasione. In generale i composti solforati e clorurati hanno un'azione antiossidante nei confronti dei metalli e quindi utilizzati nei processi abrasivi per questi ultimi.
Un ultimo fattore influenzante, ma non meno importante, è la grana di un abrasivo, cioè il diametro medio delle sue particelle o grani. La granatura di un abrasivo è classificata tramite una scala internazionale in cui ogni valore della scala corrisponde a un determinato valore medio dei granuli e al numero di maglie per pollice lineare del setaccio impiegato per la vagliatura dei grani. Per grane estremamente fini (< 50 µm) è utilizzato il metodo della sedimentazione in acqua. In questa scala internazionale il valore della grana è inversamente proporzionale al diametro medio dei grani, cioè un valore alto della grana corrisponde un diametro dei grani più fini.
La grana influisce sulla finezza della lavorazione e sulla rugosità della superficie, in quanto questi parametri sono regolati dalla velocità d'esercizio (nel caso di una mola velocità di rotazione) e dalla grana; una grana maggiore (grani di minor diametro) corrisponde a una minore rugosità e maggiore finezza, così come una velocità elevata d'esercizio.
La scabrezza di una superficie o grado di finitura è determinata con il profilometro o rugosimetro il quale misura lo scostamento dei punti della superficie reale rispetto una superficie liscia ideale, espresso come scarto quadratico medio in μm (RMS root mean square). Quindi ad una maggiore finezza corrisponde un minor valore del profilometro
Ottimi questi Dischi da Taglio CD Pegatec mm.125 x 3,2 a centro depresso Pegatec per le prestazioni e la qualità.
Confezioni da 40 pz in imballi offerta da 240 pz. |
Cos’è l’acciaio inossidabile?
lega ferrosa con contenuti di cromo ≥ 10,5% e di carbonio ≤ 1,2% necessari per costituire, a contatto dell’ossigeno dell’aria o dell’acqua, uno strato superfi- ciale sottilissimo e trasparente in grado di resistere alla corrosione e denominato “strato passivato”.
Principali famiglie
Ossigeno
Strato superficiale “passivato”
Massa di acciaio inossidabile
Austenitico:
Ferritico: Martensitico: Duplex:
ferro-cromo-nichel, carbonio < 0,1% (p.e. il tipo 1.4301/304, noto come 18/8; 18/10) non magnetico allo stato di fornitura; > 65% dell’uso mondiale di acciaio inossidabile ferro-cromo, carbonio < 0,1%, magneticoferro-cromo, carbonio > 0,1%, magnetico e temprabile ferro-cromo-nichel, a struttura mista austeno-ferritica, magnetico
Principali proprietà
Resistenza alla corrosione – aspetto estetico – resistenza al calore – basso costo di manutenzione – riciclabile – biologicamente neutro – facilità di fabbricazione e pulizia – rapporto resistenza/peso
Gli acciai inox (o acciai inossidabili) sono leghe di ferro caratterizzate, oltre alle proprietà meccaniche tipiche degli acciai al carbonio, da una notevole resistenza alla corrosione, specie in aria umida o in acqua dolce.
Tale capacità di resistere alla corrosione è dovuta alla presenza di elementi di lega, principalmente cromo, in grado di passivarsi, cioè di ricoprirsi di uno strato di ossidi sottile e aderente, praticamente invisibile, di spessore pari a pochi strati atomici (dell'ordine dei 3-5 × 10−7 mm), che protegge il metallo, o la lega, sottostante dall'azione degli agenti chimici esterni.
Gli acciai inossidabili sono caratterizzati da un tenore di carbonio generalmente inferiore al 1,2%. Il contenuto minimo di cromo "libero", ossia non combinato con il carbonio, si aggira tra l'11-12% per poter avere formazione dello strato di ossido "passivante" continuo, protettivo nei confronti dalla corrosione. Il cromo nella lega, infatti, combinandosi con il carbonio, può formare carburi di cromo, che limitano la disponibilità di tali elemento di lega a formare ossidi e, quindi, di passivarsi.
Elettrodi per la saldatura degli acciai inossidabili del tipo 18/8 rivestimento rutil-basico Il deposito austenitico-ferritico a tenore di ferrite a basso contenuto di C (0,03 max) Salda a contatto con fusione dolce, elettrodo verticale, arco corto e scoria facilmente asportabile. Rivestimento studiato per assorbire il meno possibile di umidità. La temperatura di servizio va da -196°C a + 350°C
Indicato per tutti i lavori di carpenteria di inossidabile, tubazioni, condotte, scambiatori. |
